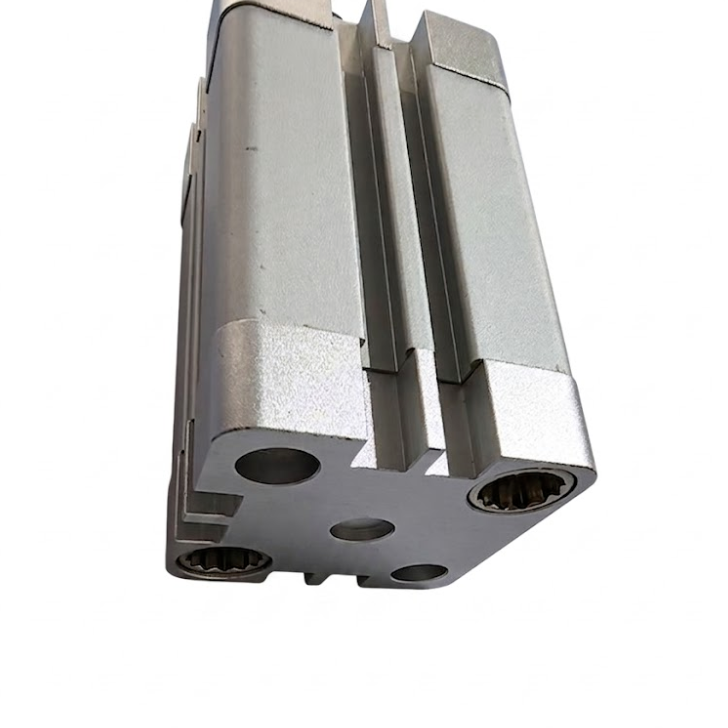

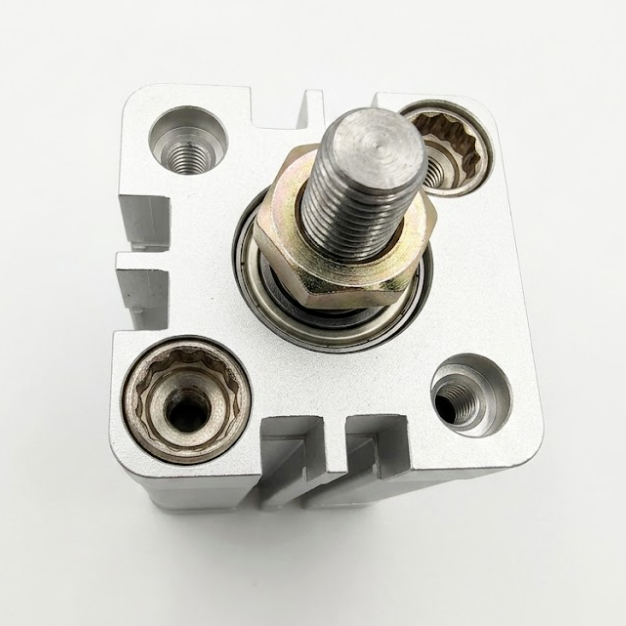

ที่ACE Series กระบอกลมขนาดกะทัดรัดได้รับการออกแบบอย่างเคร่งครัดตามมาตรฐานสากลมาตรฐาน ISO 21287ซึ่งรับประกันความสามารถในการแลกเปลี่ยนระหว่างแบรนด์ข้ามมิติที่ยอดเยี่ยมผ่านเครือข่ายการประกอบอัตโนมัติทั่วโลก โดดเด่นด้วยสถาปัตยกรรมที่ประหยัดพื้นที่สูง ซีรีส์ ACE มอบข้อได้เปรียบในการประหยัดพื้นที่ที่สำคัญเมื่อเปรียบเทียบกับกระบอกสูบผูกเหล็กมาตรฐาน ISO 15552
ข้อมูลต่อไปนี้แสดงถึงข้อจำกัดการปฏิบัติงานที่เป็นมาตรฐานของกลุ่มกระบอกสูบขนาดกะทัดรัด PRIUS ACE:
| พารามิเตอร์ | รายละเอียดข้อมูลจำเพาะ |
| ขนาดเจาะ (มม.) |
12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 |
| พิสูจน์ความดัน |
1.5 เมกะปาสคาล (215 ปอนด์ต่อตารางนิ้ว) |
| อุณหภูมิในการทำงาน |
-20°ซ ถึง 70°ซ |
| ช่วงความเร็ว (การแสดงสองครั้ง) |
30 ถึง 500 มม./วินาที |
| ช่วงความเร็ว (การแสดงเดี่ยว) |
50 ถึง 500 มม./วินาที |
| ขนาดพอร์ตเชื่อมต่อท่อ (รู 12-25) |
M5×0.8 |
| ขนาดพอร์ตเชื่อมต่อท่อ (รู 32-100) |
G1/8" |
| ขนาดพอร์ตท่อ (เจาะ 125) |
G1/4" |
| ตัวเลือกมาตรฐานเธรด |
เธรด PT, เธรด NPT, เธรด G |
เมทริกซ์สโตรคมาตรฐานตามประเภทรุ่นขนาดกะทัดรัดมาตรฐาน (ACE):เจาะ 12–16 (ระยะชักสูงสุด 30–75 มม.) | เจาะ 20–25 (ระยะชักสูงสุด 100–150 มม.) | เจาะ 32–125 (ระยะชักสูงสุด 200–300 มม.).
โมเดลการแสดงเดี่ยว (ASE/ATE):เจาะ 12 (ระยะชักสูงสุด 10 มม.) | เจาะ 16–100 (ระยะชักสูงสุด 25 มม.).
รุ่นกะทัดรัดนำทาง (TACE/TACED):แกนนำในตัวเพื่อแยกก้านลูกสูบออกจากความเค้นในการหมุนอย่างสมบูรณ์ ระยะชักสูงสุด 100 มม.
ก้านสูบคู่แบบปรับได้ (ACEJ):ช่วยให้ช่วงการปรับระยะชักที่ปรับแต่งได้ ได้แก่ 10 มม. 20 มม. 30 มม. 40 มม. 50 มม. 75 มม. และ 100 มม..
การเพิ่มประสิทธิภาพพื้นที่ขนาดใหญ่ถึง 50%:ขนาดกะทัดรัดผสานรวมเข้ากับกล่องหุ้มที่แน่นหนาได้อย่างราบรื่น ประหยัดพื้นที่การติดตั้งได้มากเมื่อเทียบกับการออกแบบมาตรฐาน ISO 15552 ทั่วไป.
กระบอกฮาร์ดอะโนไดซ์ที่ทนทานเป็นพิเศษ:ผนังภายในของเสื้อสูบผ่านกระบวนการชุบแข็งแบบอโนไดซ์ขั้นสูงหลังการตัดเฉือน รับประกันความทนทานต่อการสึกหรอดีเยี่ยมและมีอายุการใช้งานยาวนาน.
ซีลสองทิศทางแบบ Double-Lip ขั้นสูง:ก้านลูกสูบใช้โครงสร้างซีลสองทิศทางพร้อมฟังก์ชันกักเก็บน้ำมันในตัว ทำให้มั่นใจได้ถึงแรงดันสตาร์ทต่ำและการซีลที่มั่นคง.
ร่องเซ็นเซอร์แบบรวม:โปรไฟล์การอัดขึ้นรูปอะลูมิเนียมสามด้านมีช่องเซนเซอร์จับความใกล้เคียงในตัว ทำให้สามารถติดตั้งเซนเซอร์แบบฝังได้โดยไม่ต้องมีฉากยึดเพิ่มเติม.
ฝาท้ายเกลียวที่แข็งแกร่ง:ฝาครอบด้านหน้าและด้านหลังได้รับการยึดด้วยข้อต่อเกลียวที่มีความแข็งแรงสูง ปรับปรุงการเข้าถึงการบำรุงรักษาและความแข็งแรงของร่างกายได้อย่างมาก.
การผลิตชุดแบตเตอรี่ลิเธียมไอออน:การคัดแยกเซลล์ความถี่สูง อุปกรณ์จับยึดตำแหน่ง และโมดูลจับยึด
สายการประกอบเซมิคอนดักเตอร์:มือจับหยิบและวางชิ้นส่วนอิเล็กทรอนิกส์ขนาดกะทัดรัดที่ต้องการความเสถียรทางกลสูงสุด
อุปกรณ์การแพทย์อัตโนมัติ:แกนจัดการของเหลวในห้องปฏิบัติการที่มีพื้นที่จำกัดและอุปกรณ์บรรจุยา
อุปกรณ์ทดสอบความแม่นยำ:การวางแนวทดสอบโพรบกับชิ้นงานที่บอบบางอย่างแม่นยำโดยไม่มีการเปลี่ยนแปลงความเร็ว
ถาม: กระบอกสูบเหล่านี้สามารถรองรับเครือข่ายการจ่ายอากาศที่ไม่มีการหล่อลื่นได้หรือไม่
ตอบ:ใช่. ซีรีส์ PRIUS ACE มีคุณสมบัติการหล่อลื่นล่วงหน้าคุณภาพสูงจากโรงงาน ช่วยให้เกิดประสิทธิภาพที่มีประสิทธิภาพสูงบนกริดอากาศอัดที่แห้งและไม่มีการหล่อลื่น
ถาม: ฉันจะสั่งซื้อรุ่นที่มีความสามารถตอบรับตำแหน่งได้อย่างไร
ตอบ:เพิ่มคำต่อท้าย "ส" ในช่องรหัสแม่เหล็ก (เช่น ACE20x30-S) เพื่อระบุวงแหวนแม่เหล็กถาวรภายใน เข้ากันได้กับพรอกซิมิตี้สวิตช์แบบฝังเรียบ.
ถาม: มีขายึดแบบสั่งทำพิเศษจำหน่ายหรือไม่
ตอบ:ใช่ PRIUS ให้การสนับสนุนอุปกรณ์เสริมเต็มรูปแบบ รวมถึงหน้าแปลน (FA/FB), ขายึดเท้า (LB), ตัวยึด Clevis (CA/CB/CR) และ Trunnions.
