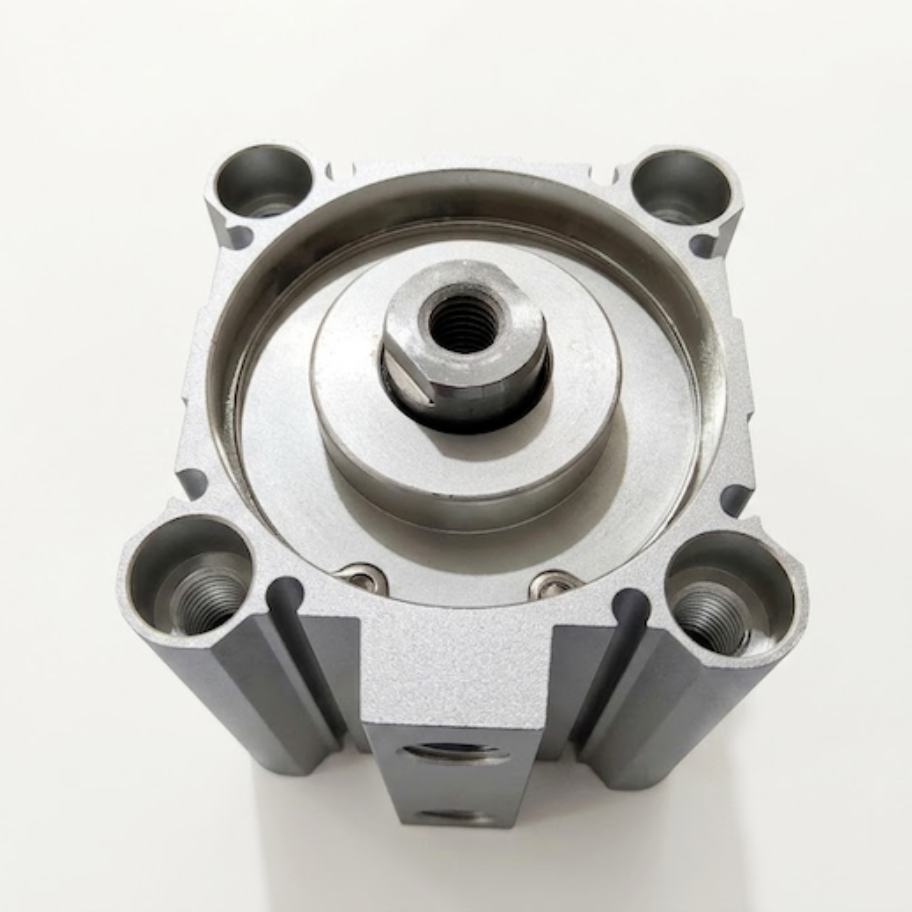

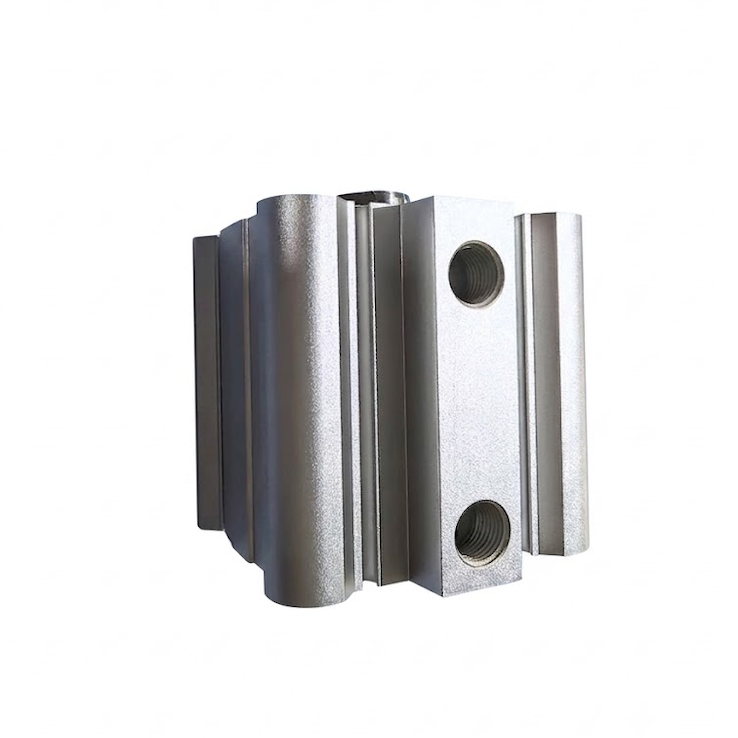

ที่พรีอุส CQ2WB Seriesเป็นกระบอกลมขนาดกะทัดรัด ประสิทธิภาพสูง ประหยัดพื้นที่ โดดเด่นด้วยจุดเด่นคันคู่และการแสดงสองครั้งการกำหนดค่า ซีรีส์นี้ได้รับการออกแบบทางวิศวกรรมมาอย่างแม่นยำสำหรับระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ โดยให้แรงและความเร็วเท่ากันในทั้งสองทิศทาง ขณะเดียวกันก็รับประกันความแม่นยำที่ไม่หมุนอย่างยอดเยี่ยมและความต้านทานต่อโหลดด้านข้าง
ด้วยขนาดรูเจาะที่หลากหลายตั้งแต่Φ12มม. ถึง Φ100มมซีรีส์ CQ2WB เป็นตัวเลือกที่สามารถใช้แทนกันได้ในอุดมคติสำหรับสายการผลิตบรรจุภัณฑ์ที่มีพื้นที่จำกัด เซมิคอนดักเตอร์ และแบตเตอรี่ลิเธียมไอออนทั่วโลก
ประเภทสินค้า:กระบอกลมขนาดกะทัดรัดแบบบาง
โหมดการดำเนินการ:การแสดงสองครั้ง (ยืดอากาศ & ดึงอากาศ)
การกำหนดค่าเพลา:ก้านคู่ (เพลา เอาต์พุต คู่)
ขนาดเจาะ (มม.):12, 16, 20, 25, 32, 40, 50, 63, 80, 100
| ขนาดเจาะ (มม.) | ช่วงระยะชักมาตรฐาน (มม.) | ด้ายหญิงปลายก้าน | เกลียวนอกปลายก้าน (ตัวเลือก M) | ขนาดพอร์ตท่อ |
| 12 | 5, 10, 15, 20, 25, 30 | M3 × 0.5 | M5 × 0.8 | M5 × 0.8 |
| 16 | 5, 10, 15, 20, 25, 30 | M4 × 0.7 | M6 × 1.0 | M5 × 0.8 |
| 20 | 5 ถึง 50 (เพิ่มขึ้นทีละ 5 มม.) | M5 × 0.8 | M8 × 1.25 | M5 × 0.8 |
| 25 | 5 ถึง 50 (เพิ่มขึ้นทีละ 5 มม.) | M6 × 1.0 | M10 × 1.25 | M5 × 0.8 |
| 32 | 5 ถึง 100 (เพิ่มขึ้นทีละ 5 มม.) | M8 × 1.25 | M14 × 1.5 | Rc 1/8 (ตัวเลือก: G 1/8 / NPT 1/8) |
| 40 | 5 ถึง 100 (เพิ่มขึ้นทีละ 5 มม.) | M8 × 1.25 | M14 × 1.5 | Rc 1/8 (ตัวเลือก: G 1/8 / NPT 1/8) |
| 50 | 10 ถึง 100 (เพิ่มขึ้นทีละ 5 มม./10 มม.) | M10 × 1.5 | M18 × 1.5 | Rc 1/4 (ตัวเลือก: G 1/4 / NPT 1/4) |
| 63 | 10 ถึง 100 (เพิ่มขึ้นทีละ 5 มม./10 มม.) | M10 × 1.5 | M18 × 1.5 | Rc 1/4 (ตัวเลือก: G 1/4 / NPT 1/4) |
| 80 | 10 ถึง 100 (เพิ่มขึ้นทีละ 5 มม./10 มม.) | M16 × 2.0 | M22 × 1.5 | Rc 3/8 (ตัวเลือก: G 3/8 / NPT 3/8) |
| 100 | 10 ถึง 100 (เพิ่มขึ้นทีละ 5 มม./10 มม.) | M20 × 2.5 | M26 × 1.5 | Rc 3/8 (ตัวเลือก: G 3/8 / NPT 3/8) |
ซึ่งแตกต่างจากกระบอกสูบแบบก้านเดี่ยวที่ด้านก้านมีพื้นที่ผิวลูกสูบน้อยกว่า การออกแบบก้านคู่จะให้พื้นที่ผิวที่เหมือนกันทั้งสองด้าน สิ่งนี้รับประกันว่าแรงยืด/ความเร็ว และแรงดึงกลับ/ความเร็วจะยังคงสมมาตรอย่างสมบูรณ์แบบ
กลไกแบบก้านคู่ช่วยกระจายโมเมนต์การโก่งตัวให้เท่าๆ กัน ข้อได้เปรียบทางโครงสร้างนี้ทำให้ซีรีส์ CQ2WB มีความทนทานต่อการโก่งตัวด้านข้างและความเค้นบิดได้ดีเยี่ยม ทำให้เหนือกว่าสำหรับการขนถ่ายวัสดุที่มีน้ำหนักมากด้านข้าง
บล็อกทรงกระบอกแบบสั้นและบางช่วยให้สามารถผสานเข้ากับมือจับหุ่นยนต์ขนาดกะทัดรัด อุปกรณ์ทางการแพทย์ และกล่องหุ้มเครื่องจักรได้อย่างราบรื่น โดยที่กระบอกผูกมาตรฐานไม่สามารถใส่ได้
กระบอกสูบนิวแมติกขนาดกะทัดรัดซีรีส์ PRIUS CQ2WB ได้รับความไว้วางใจอย่างมากในภาคการผลิตอัจฉริยะหลายภาคส่วน:
การผลิตแบตเตอรี่ลิเธียมไอออน:โมดูลจับยึดและกำหนดตำแหน่งความถี่สูงระหว่างการประกอบเซลล์และการวางซ้อน
การประกอบเซมิคอนดักเตอร์และอิเล็กทรอนิกส์:กลไกการหยิบและวางส่วนประกอบที่แม่นยำซึ่งต้องการการสั่นสะเทือนทางจลน์น้อยที่สุด
จิ๊กตรวจสอบอัตโนมัติ:การจัดตำแหน่งโพรบทดสอบกับชิ้นส่วนเป้าหมายอย่างแม่นยำโดยไม่มีการฟันเฟืองเชิงกล
เครื่องจักรบรรจุภัณฑ์และการติดฉลาก:ประตูคัดแยกหลายตำแหน่งและตัวผลักระยะชักสั้น
ตอบ:ที่CQ2WBเป็นรุ่นมาตรฐานที่ไม่มีวงแหวนแม่เหล็กติดอยู่บนลูกสูบ ทำให้มีน้ำหนักเบากว่าเล็กน้อย ที่CDQ2WBมีแม่เหล็กในตัวลูกสูบ ช่วยให้นักพัฒนาสามารถติดตั้งสวิตช์อัตโนมัติภายนอก (เช่น เซนเซอร์จับความใกล้เคียงแม่เหล็ก) เข้ากับร่องของตัวถัง (ซีรหัส) เพื่อตรวจสอบขีดจำกัดจังหวะ
ตอบ:ไม่ กระบอกสูบขนาดกะทัดรัดของ PRIUS ทุกเครื่องได้รับการหล่อลื่นล่วงหน้าด้วยจาระบีสังเคราะห์ระดับพรีเมียมที่ทนทานต่อการสึกหรอในระหว่างการประกอบในโรงงาน สามารถทำงานได้อย่างปลอดภัยและมีประสิทธิภาพบนอากาศอัดที่แห้งและไม่มีการหล่อลื่น ช่วยลดค่าใช้จ่ายในการบำรุงรักษาได้อย่างมาก
ตอบ:ใช่. แม้ว่าเกลียว Rc จะได้รับการตัดเฉือนเป็นมาตรฐานสำหรับขนาดรูขนาดกลางถึงใหญ่ แต่เราก็สามารถให้ได้เธรด G (TF)และเธรด NPT (TN)เพื่อให้เป็นไปตามมาตรฐานการติดตั้งท่อระดับภูมิภาคเมื่อมีการร้องขอทางวิศวกรรมพิเศษ
ความสามารถในการแลกเปลี่ยนส่วนประกอบ:ตรงกับขนาดมาตรฐานสากลอย่างสมบูรณ์สำหรับกระบอกสูบบางขนาดกะทัดรัด
การตรวจสอบก่อนการจัดส่ง 100%:ทุกยูนิตผ่านการทดสอบการกักเก็บแรงดันจากโรงงาน ความสมบูรณ์ของการปิดผนึก และการทดสอบการรั่วด้วยแรงดันต่ำ
ผู้เขียนทางเทคนิค:เอกสารจัดทำและรับรองโดย PRIUS Pneumatic Engineering Group
รองรับ 3D CAD:สำหรับ.ขั้นตอนหรือ.ไอจีเอสการสร้างโมเดล โปรดส่งอีเมลถึงแผนกวิศวกรรมของเราพร้อมระบุสตริงการกำหนดค่าโมเดลที่สรุปผลแล้ว
